IR2 = 0,040 А; ER2 = 4 В.

РR2 =?

Решение:

РR2 = IR2•ER2

РR2 = (0,040)(4)

РR2 = 0,16 Вт.

Мощность, выделяемая на резисторе R3 равна:

Дано:

IR3 = 0,040 А; ER3 = 6 В.

РR3 =?

Решение:

РR3 = IR3•ER3

РR3 = (0,040)(6)

РR3 = 0,24 Вт.

Полная выделяемая в цепи мощность равна:

Дано:

РR1= 0,075 Вт; РR2 = 0,16 Вт; РR3 = 0,24 Вт

PT =?

Решение:

PT = РR1 + РR2 + РR3

PT = 0,075 + 0,16 + 0,24

PT = 0,475 Вт или 475 мВт.

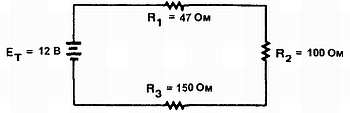

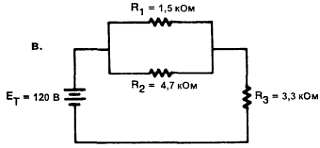

8–1. Вопросы

Параллельная цепь (рис. 8–3) — это такая цепь, которая содержит более чем один путь для тока. Свойства параллельной цепи определяются тем, что:

Рис. 8–3. Параллельная цепь.

1. Ко всем ветвям параллельной цепи приложено одинаковое напряжение, равное напряжению источника тока.

(ЕT = ЕR1 = ЕR2 = ЕR3 = … = ЕRn).

2. Ток через каждую ветвь параллельной цепи обратно пропорционален сопротивлению этой ветви.

(I = E/R).

3. Общий ток в параллельной цепи равен сумме токов в отдельных ветвях.

(IT = IR1 + IR2 + IR3 + … + IRn).

4. Обратная величина полного сопротивления параллельной цени равна сумме обратных величин сопротивлений отдельных ветвей.

5. Общая мощность, потребляемая параллельной цепью, равна сумме мощностей, потребляемых отдельными резисторами.

(PT = PR1 + PR2 + PR3 + … + PRn).

ПРИМЕР: Три резистора — 100 ом, 220 ом и 470 ом — соединены параллельно с батареей 48 вольт. Вычислите все неизвестные величины в цепи.

Сначала нарисуем схему цепи и перепишем все известные величины (рис. 8–4).

Рис. 8–4

Дано:

ET = 48 В; R1 = 100 В; R2 = 220 В; R3 = 470 В

IT =?; RT =?; PT =?

IR1 =?; IR2 =?; IR3 =?

PR1 =?; PR2 =?; PR3 =?

В процессе вычисления всех неизвестных величин в цепи сначала надо найти полное сопротивление цепи. После этого можно найти токи, текущие в отдельных ветвях цепи. Зная токи, можно вычислить мощности, выделяемые на каждом резисторе.
