РT = (0,005)(12)
РT = 0,06 Вт или 60 мВт.
ПРИМЕР: Каково сопротивление резистора R2 в цепи, изображенной на рис. 7–3?
Рис. 7–3
Сначала определим падение напряжения на резисторе R1. В параллельной цепи ко всем ветвям приложено одинаковое напряжение.
Дано:
PR1 = 0,018 Вт; IR1 = 0,0015 А
ЕR1 =?
Решение:
PR1 = ЕR1•IR1
0,018 = (0,0015)(ЕR1)
ЕR1 = 12 В.
Теперь можно определить ток через резистор R2.
Дано:
PR2 = 0,018 Вт; ЕR2 = 12 В
IR2 =?
Решение:
PR2 = ЕR2•IR2
0,026 = (IR2)(12)
IR2 = 0,00217 A.
Теперь можно определить сопротивление резистора R2 с помощью закона Ома.
Дано:
IR2 = 0,00217 А; ЕR2 = 12 В
R2 =?
Решение:
IR2 = ЕR2/R2
0,00217 = 12/R2
R2 = 5530 Ом.
ПРИМЕР: Какая мощность выделяется на резисторе 22 ома, если через него течет ток 0,05 ампера?
Сначала нужно определить с помощью закона Ома падение напряжения на резисторе.
Дано:
IR = 0,05 A; R = 22 Ом.
ER =?
Решение:
IR = ЕR/R
0,05 = ЕR/22
IR = 1,1 В
Теперь можно определить мощность, выделяемую на резисторе с помощью формулы для мощности.
Дано:
ЕR = 1,1 В; IR = 0,05 А.
PR =?
Решение:
PR = IR•ЕR
PR = (0,05)(1,1)
PR = 0,055 Вт или 55 мВт.
7–2. Вопросы
1. Пo какой формуле можно определить мощность, если известны ток и напряжение?
2. По какой формуле определяют полную мощность последовательной цепи? Параллельной цепи?
3. Преобразуйте следующие единицы:
а. 100 мВт = мкВт;
б. 10 Вт = мВт;
в. 10 мкВт = Вт;
г. 1000 мкВт = мВт
д. 0,025 Вт = мВт.

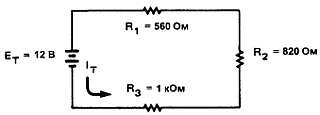

4. Какая мощность выделяется на каждом резисторе цепи, изображенной на рис. 7–4?
Рис. 7–4
5. Какая мощность выделяется на каждом резисторе в цепи, изображенной на рис. 7–5?
Рис. 7–5
6. Какая мощность выделяется на каждом резисторе в цепи, изображенной на рис. 7–6?
Рис. 7–6
