РЕЗЮМЕ

• Мощность — это скорость, с которой энергия подается в цепь.

• Мощность — это также скорость, с которой энергия (тепло) выделяется на сопротивлении в цепи.

• Мощность измеряется в ваттах.

• Мощность равна произведению тока на напряжение:

Р = I•E.

• Общая мощность, потребляемая последовательной или параллельной цепью, равна сумме мощностей, потребляемых отдельными компонентами:

PТ = P1 + P2 + P3 + … + Pn

Глава 7. САМОПРОВЕРКА

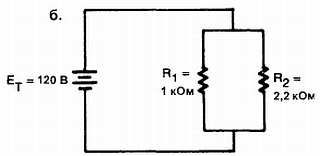

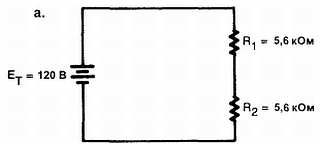

ЦЕЛИ

После изучения этой главы студент должен быть в состоянии:

При изучении электроники некоторые цепи встречаются неоднократно. Наиболее широко используемыми цепями являются: последовательная, параллельная и последовательно-параллельная.

В этой главе информация из нескольких предыдущих глав применяется для вычисления любых неизвестных величин в упомянутых трех типах цепей.

Последовательная цепь (рис. 8–1) обеспечивает только один путь для протекания тока. Факторы, определяющие свойства последовательной цепи, таковы:

Рис. 8–1

1. Одинаковый ток течет через каждый элемент последовательной цепи.

(IT = IR1 = IR2 = IR3 = … = IRn)

2. Полное сопротивление последовательной цепи равно сумме отдельных сопротивлений.

(RT = R1 + R2 + R3+ … + Rn).

3. Полное напряжение на последовательной цепи равно сумме отдельных падений напряжений.

(ET = ER1 + ER2 + ER3 + … + ERn)

4. Падение напряжения на резисторе в последовательной цепи пропорционально сопротивлению резистора.

(I = E/R).

5. Полная мощность, выделяемая в последовательной цепи, равна сумме мощностей, выделяемых на отдельных резисторах.

(PT = PR1 + PR2 + PR3+ … + PRn).

ПРИМЕР: Три резистора, 47 ом, 100 ом и 150 ом, соединены последовательно с батареей 12 вольт. Вычислите все параметры цепи.

В качестве первого шага нарисуем схему цепи и перечислим все известные и неизвестные величины. См. рис. 8–2.

Рис. 8–2

Дано:

ET = 12 В; R1 = 17 Ом; R2 = 100 Ом; R3 = 150 Ом.

IT =?; RT =?; PT =?

ER1 =?; ER2 =?; ER3 =?

PR1 =?; PR2 =?; PR3 =?
