17-й ряд – укладывают решетку для сушки и устанавливают чистку над водогрейной коробкой.

18-й ряд – сужение канала над чисткой.

19-й ряд – перекрытие чистки и установка летней задвижки.

20-й ряд – с правой стороны варочной камеры устанавливают вытяжку. С внутренней стороны кладут стальной уголок.

21-й ряд – перекрытие верха варочной камеры тремя полосками стали.

22-й ряд – перекрытие варочной камеры, вытяжки, части заднего канала.

23-й ряд – установка самоварника.

24-й ряд – начало кладки верхней части печи, установка обеих чисток.

25-й ряд – кладется так же, как и 24-й.

26-й ряд – перекрытие чистки и горизонтального канала.

27-й ряд – установка вертикальной задвижки.

28-й и 29-й ряды – кладка по чертежу.

30-й ряд – перекрытие верха печи, при этом оставляют один канал.

31-й ряд – второй ряд перекрытия, установка последней горизонтальной задвижки.

32-й ряд – третий ряд перекрытия.

С 33-го ряда начинается кладка дымовой трубы.

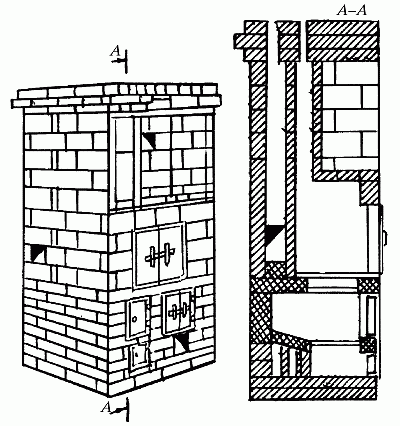

Устройство (рис. 56)

Рис. 56. Печь К.Я. Буслаева. Устройство

Это очень удобная конструкция, предусматривающая преимущественно нижний прогрев и кухонную плиту с вытяжкой. При этом печь достаточно компактна (1020 х 770 х 2010 мм), имеет высокую теплоотдачу и может обогревать помещение большой площади.

Материалы:

– кирпич обыкновенный – 382 шт.;

– кирпич огнеупорный – 43 шт.;

– дверка топочная 250 х 205 мм – 1 шт.;

– дверка поддувальная 140 х 140 мм – 1 шт.;

– дверка варочной камеры 500 х 390 мм – 1 шт.;

– шкаф духовой 500 х 330 х 280 мм – 1 шт.;

– чугунная двухконфорочная плита 700 х 400 мм – 1 шт.;

– задвижка дымовая 250 х 130 мм – 1 шт.;

– задвижка паровытяжная 130 х 130 мм – 1 шт.;

– колосниковая решетка 200 х 300 мм – 1 шт.;

– уголок стальной 45 х 45 х 1010 мм – 3 шт.;

– полоса стальная 350 х 25 х 3 мм – 4 шт.;

20 х 25 х 2 мм – 4 шт.;

1010 х 50 х 4 мм – 4 шт.;

750 х 50 х 4 мм – 4 шт.;

– лист кровельной стали 300 х 280 мм – 1 шт.;

– плитки чугунные 400 х 250 мм, 400 х 150 мм – 2 шт.

Последовательность кладки (рис. 57)

Рис. 57. Печь К.Я. Буслаева. Последовательность кладки

1-й ряд – сплошная кладка в соответствии с чертежом.

2-й ряд – повторяется 1-й ряд с обязательной перевязкой швов. Установка поддувальной дверки.

3-й ряд – закрепление поддувальной дверки. Под духовкой оставляется проем для прочистного окна.

4-й ряд – кладка основания под духовой шкаф, который обкладывают со стороны топливника огнеупорным кирпичом и укрепляют листами кровельного железа с остальных трех сторон.

5-й ряд – установка колосниковой решетки, укладка огнеупорным кирпичом основания топливника, установка топочной дверки, перекрытие поддувальной дверки и прочистного окна.

6-й ряд – закрепление топочной дверки и духового шкафа.

7-й ряд – обкладывание огнеупорным кирпичом, поставленным на ребро, стенок духового шкафа.

8-й ряд – кладка в соответствии с чертежом.

9-й ряд – духовой шкаф на 1 см покрывают глиняным раствором, перекрывают стальной полосой топочную дверку. Устанавливают чугунную плиту с конфорками, опирая ее на полосы 10-миллиметровой стали.

10-й ряд – начало кладки дымооборота. Оставляют окошко для чистки, плиту с конфорками не закладывают. От плиты кладку ведут на ребро.

11-й ряд – перекрытие первой чистки, устройство еще двух опускных каналов для прочистки. На кирпичи этого ряда устанавливают две стальные полосы около 25 см длиной, которые послужат основанием для висячих стенок.
