12-й ряд – перекрытие чисток опускных каналов. Крепится проволока, фиксирующая рамку дверки варочной камеры.

13-й ряд – кладка кирпичами, поставленными на ребро, для устройства колпака-паросборника.

14-й ряд – перекрытие варочной камеры. Оставляется отверстие для вытяжки.

15-й и 16-й ряды – кладка в соответствии с чертежом с оставлением места для двух печурок.

17-й ряд – малую печурку перекрывают листом кровельной стали, затем ведут кладку в соответствии с чертежом.

18-й ряд – устройство в задней стенке большой печурки прочистного отверстия. Внутренние стенки первого и второго каналов не доводят до перекрытия на 20 и 13 см соответственно. Верхние грани этих стенок стесывают.

19-й ряд – кирпич кладут плашмя, выводя наружу и внутрь печи выступом на 30 мм.

20-й ряд – перекрытие дымохода. Повторяют выступ на 30 мм с наружной части печи. Установка стального уголка с краю и стальной полосы посередине для перекрытия печурки.

21-й ряд – перекрытие большой печурки и части дымохода. По размеру этот ряд повторяет 19-й. Установка дымовой и паровой задвижек.

22-й ряд – кладка шейки печи в три ряда. Размер дымохода постепенно уменьшают до 13 х 26 см для последующей установки второй задвижки.

После этого начинают вести кладку дымовой трубы с разделками.

Устройство (рис. 58)

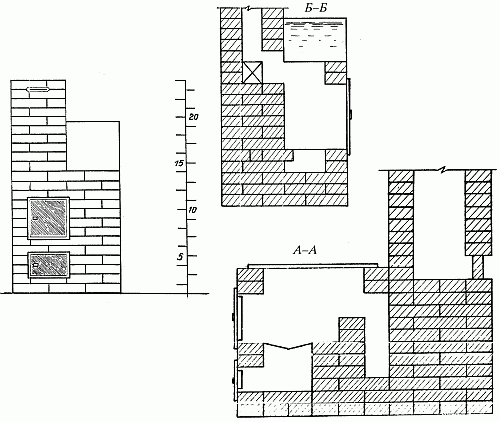

Рис. 58. Малая отопительно-варочная печь. Устройство

Печь этой конструкции может быть возведена в небольшом садовом домике. Помимо водогрейной коробки и жарочной плиты, печь оборудована камерой для просушивания фруктов и ягод.

Материалы

– кирпич обыкновенный – 225 шт.;

– глина – 0,2 м3;

– песок – 0,2 м3;

– решетка колосниковая – 1 шт.;

– дверка топочная 270 х 280 мм – 1 шт.;

– дверка поддувальная 130 х 270 мм – 1 шт.;

– задвижка вьюшечная – 1 шт.;

– плита чугунная – 1 шт.;

– коробка водогрейная 380 х 500 х 300 мм – 1 шт.;

– камера сушильная 380 х 380 х 380 мм – 1 шт.;

– сталь полосовая 450 х 40 х 3 мм – 3 шт.;

– уголок стальной 45 х 45 х 3 мм – 8 шт.

Последовательность кладки (рис. 59)

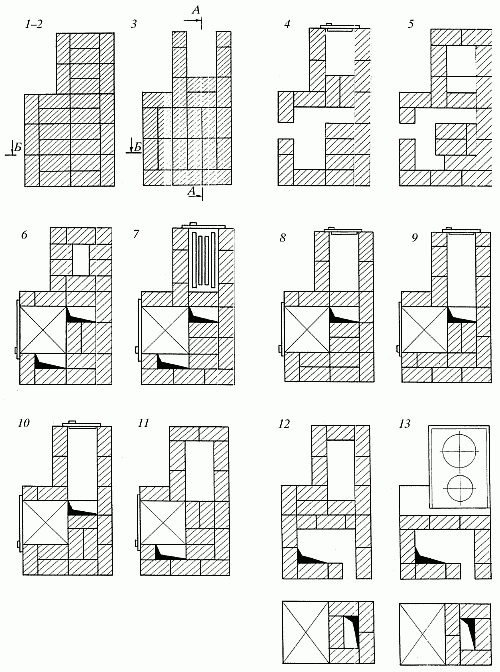

Рис. 59. Малая отопительно-варочная печь. Последовательность кладки

1-й и 2-й ряды – сплошная кладка.

3–5-й ряды – выполняются по чертежу.

6-й ряд – наращивание стенки зольника трехчетвертками, на образовавшийся выступ впоследствии устанавливают колосниковую решетку. Установка сушильной камеры.

7-й ряд – установка топочной дверки и колосниковой решетки.

8–10-й ряды – выполняются по чертежу.

11-й ряд – стальные полосы укладывают поверх сушильной камеры и все вместе покрывают глиняным раствором.

12-й ряд – выполняется по чертежу. Поверхность кирпичей покрывают раствором.

13-й ряд – устанавливают чугунную плиту для приготовления пищи. Водогрейную коробку размещают рядом с трубой, частично перекрывая дымовой канал. На стенки трубы и водогрейной коробки наносят глиняный раствор и притирают водогрейную коробку к трубе.

С 14-го ряда начинается кладка печной трубы.

Эта печь предназначена для дачного домика или летней кухни. Она проста в исполнении, имеет малые размеры, многофункциональна (рис. 60).

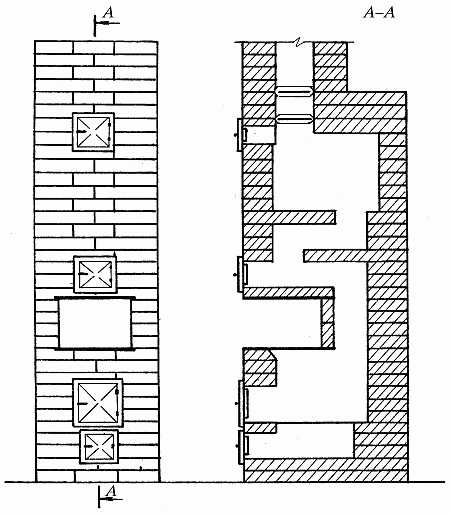

Рис. 60. Малая отопительно-варочная печь с духовкой. Устройство

Материалы:

– кирпич обыкновенный – 220 шт.;

– дверка топочная 250 х 205 мм – 1 шт.;

– дверка поддувальная 140 х 140 мм – 1 шт.;

– дверка прочистная 130 х 130 мм – 3 шт.;

– шкаф духовой 320 х 280 х 420 мм – 1 шт.;

– плита чугунная 380 х 350 мм с одной малой конфоркой – 1 шт.;

– решетка колосниковая 300 х 200 мм – 1 шт.;

– задвижка 270 х 130 мм – 2 шт.;

– стальная полоса 350 х 250 х 4 мм – 1 шт.;
